Przewodnik po miedzi o wysokiej czystości: gatunki, metody produkcji, zastosowania i wskazówki dotyczące zakupów
Menedżer ds. zakupów porównał niedawno dwie oferty cen miedzi 4N i stwierdził, że jeden dostawca pobiera prawie połowę ceny drugiego. Obydwa materiały zawierały 99,99% miedzi o czystości metalicznej, ale tańsza partia została przetopiona z konwencjonalnego walcowanego materiału w niekontrolowanej atmosferze, podczas gdy druga została stopiona próżniowo w kontrolowanym odlewaniu. Na papierze oceny były identyczne. W komorze napylania lub w piecu do lutowania próżniowego zachowanie nie było takie samo.
Miedź o wysokiej czystości nie jest pojedynczym produktem. Jest to zbiór mierzalnych parametrów: czystość metaliczna, zawartość tlenu, śladowe limity zanieczyszczeń i historia procesu. Parametry te decydują o tym, czy miedź sprawdza się w osadzaniu półprzewodników, elementach o częstotliwości radiowej, wyświetlaczach płaskich lub złączach wysokoprądowych. Zrozumienie sposobu, w jaki się łączą, pomoże Ci kupić odpowiednią klasę, przetestować właściwe właściwości i uniknąć nieudanej partii.
Większość błędów w zaopatrzeniu wynika z traktowania czystości jako jednej liczby. Certyfikat huty, który mówi, że 99,99% miedzi to tylko punkt wyjścia. Większe znaczenie mają następujące pytania: Jak stopiono miedź? Jaki jest poziom tlenu? Czy struktura ziaren jest wystarczająco spójna dla Twojego procesu? W tym przewodniku omówiono te pytania w tej samej kolejności, w jakiej powinien je zadawać inżynier jakości.
Co liczy się jako miedź o wysokiej czystości
W przemyśle stosuje się notację „N” do opisu czystości miedzi. Liczba przed N oznacza liczbę dziewiątek w zawartości miedzi. Miedź 4N to 99,99% miedzi, a 5N to 99,999%. Poniższa tabela podsumowuje gatunki mające znaczenie w produkcji elektroniki.
| Ocena | Zawartość miedzi | Maksymalna suma zanieczyszczeń | Charakterystyka tlenu | Typowe zastosowania |
|---|---|---|---|---|
| 3N | 99,9% | około 1000 ppm | Nie jest ściśle kontrolowany | Szyny zbiorcze, kable, przewody ogólne |
| 4N OFHC | 99,99% | około 100 ppm | Poniżej 5 ppm | Komponenty RF, cele napylania, drut lutowniczy |
| 5N | 99,999% | około 10 ppm | Kontrolowane | Precyzyjne cele PVD, wysokiej klasy łączenie drutowe |
| 6N | 99,9999% | około 1 ppm | Ściśle kontrolowane | Interkonekty półprzewodnikowe, zaawansowane osadzanie |
Na szczególną uwagę zasługują dwie ostatnie kolumny. Zawartość tlenu i rozkład zanieczyszczeń często stanowią rzeczywistą różnicę między dwoma materiałami o tej samej klasie nominalnej. W praktyce miedź 5N pochodząca ze źródła topionego próżniowo może uzyskać lepsze wyniki niż miedź 6N ze słabo kontrolowanej linii w procesie osadzania folii, ponieważ rodzaj defektu i jego rozmieszczenie mają znaczenie tak samo jak całkowita liczba zanieczyszczeń.
Dlaczego samo 4N nie wystarczy
Certyfikat 4N stwierdza jedynie czystość metaliczną. Miedź zawierająca 99,99% miedzi może nadal zawierać znaczną ilość tlenu, jeśli została stopiona i odlana bez zabezpieczenia próżniowego. Podczas lutowania próżniowego lub napylania tlenowego powstają wtrącenia lub puste przestrzenie, które objawiają się defektami powłoki. Beztlenowa miedź o wysokiej przewodności dodaje drugie wymaganie: zawartość tlenu jest zwykle utrzymywana poniżej 5 ppm. W przypadku zastosowań cienkowarstwowych i próżniowych granica tlenu często ma większe znaczenie niż różnica między 4N i 5N.
Współczynnik rezystywności resztkowej jako odcisk palca procesu
Współczynnik rezystywności resztkowej, czyli RRR, to stosunek rezystywności w temperaturze pokojowej do rezystywności bliskiej zeru absolutnemu. Odzwierciedla połączone działanie zanieczyszczeń i defektów kryształów. Wyżarzona miedź o wysokiej czystości zazwyczaj wykazuje wartości RRR od 150 do 250, podczas gdy gatunki specjalne do akceleratorów cząstek i magnesów precyzyjnych mogą osiągać 500 lub więcej. RRR jest przydatny, ponieważ ma charakter behawioralny, a nie analityczny: rejestruje końcowy stan miedzi po stopieniu, odlewaniu i wyżarzaniu, więc dwa pręty z identycznymi raportami GDMS mogą nadal różnić się RRR. Jeżeli dostawca nie może dostarczyć danych RRR, jest to uzasadniony powód, aby poprosić o więcej szczegółów przed podjęciem decyzji.
Jak produkowana jest miedź o wysokiej czystości
Produkcja rozpoczyna się od katody miedzianej rafinowanej elektrolitycznie, której czystość wynosi już około 99,99%. Osiągnięcie 5N lub 6N wymaga dodatkowych etapów: topienia próżniowego i odgazowania w celu usunięcia lotnych zanieczyszczeń, kontrolowanego odlewania w celu uniknięcia segregacji oraz czystej obróbki i wyżarzania, aby zapobiec ponownemu zanieczyszczeniu.
Gdzie w procesie pozostają zanieczyszczenia
Żelazo, siarka, fosfor i srebro mogą pozostać w śladowych ilościach po rafinacji elektrolitycznej, a tlen lub azot mogą zostać ponownie wprowadzone podczas topienia, jeśli nie zapewni się odpowiedniej atmosfery w piecu. Każde zanieczyszczenie działa inaczej: tlen obniża przewodność i powoduje wewnętrzne utlenianie, fosfor zmienia zachowanie podczas rekrystalizacji, a cząsteczki żelaza powodują defekty powierzchniowe osadzonych warstw. Dlatego kontrola procesu w większym stopniu determinuje jakość produktu końcowego niż sam test końcowy.
Całkowita ilość zanieczyszczeń dopuszczalna dla typowych gatunków miedzi o wysokiej czystości
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Różnica między 99,9% a 99,9999% wygląda na małą na papierze, ale dopuszcza spadek zanieczyszczeń z 1000 ppm do 1 ppm.
Topienie próżniowe usuwa cynk, ołów, bizmut i inne lotne pierwiastki, które w przeciwnym razie pozostałyby w postaci dyskretnych wtrąceń. Chroni również stopiony materiał przed tlenem i azotem, które są najczęstszymi źródłami ponownego zanieczyszczenia. Po stopieniu miedź jest odlewana w postaci kęsów lub wlewków przy użyciu technik zmniejszających wnęki skurczowe i segregację, a późniejsze walcowanie lub kucie jest zaplanowane tak, aby zanieczyszczenia nie wracały z powierzchni narzędzi.
Do pierwszej oceny certyfikowany sztabka miedzi o wysokiej czystości to najbardziej praktyczny format. Wlewek można powiązać z konkretnym stopionym materiałem, pobrać próbkę do niezależnych testów, a następnie walcować lub wytłaczać zgodnie z własnymi wymaganiami, co daje kontrolę zamiast polegać na ogólnych zapasach magazynowych.
Hurtowy producent wlewków miedzi, firma wlewków miedzianych - Ningbo Chuangrun New M Ningbo Chuangrun jest producentem wlewków miedzianych i firmą produkującą wlewki miedziane. Nasze wlewki miedziane są zaprojektowane do zastosowań precyzyjnych, spełniają... Zobacz produkt → Tam, gdzie wymagana jest miedź o wysokiej czystości
Prawdziwy wpływ czystości miedzi pojawia się już na etapie aplikacji. W metalizacji połączeń półprzewodnikowych miedź zastąpiła aluminium, ponieważ jej niższa rezystywność poprawia prędkość przełączania i zmniejsza zużycie energii. Tarcze napylające stosowane do fizycznego osadzania z fazy gazowej wymagają ścisłej kontroli czystości, ponieważ zanieczyszczenia w tarczy przedostają się do rosnącej folii i stają się defektami urządzenia.
Ta sama logika dotyczy wnęk o częstotliwości radiowej, falowodów i próżniowych urządzeń elektronowych. Miedź o niskiej zawartości tlenu i wysokim współczynniku RRR utrzymuje niską rezystancję powierzchni wewnętrznych, co bezpośrednio przekłada się na mniejsze nagrzewanie się i mniejsze straty sygnału przy wysokich częstotliwościach.
Trzy rynki definiujące specyfikację
- Produkcja półprzewodników zazwyczaj określa 5N lub więcej dla procesów wzajemnych i warstw barierowych, gdzie zanieczyszczenia metaliczne bezpośrednio wpływają na wydajność.
- Płaski wyświetlacz panelowy i energia słoneczna w produkcji powszechnie wykorzystuje się cele miedziane od 4N do 5N do tworzenia przezroczystych warstw przewodzących i osadzania stosów elektrod.
- Nowe systemy energetyczne , w tym zespoły akumulatorów EV i infrastruktura ładowania wysokoprądowego, opierają się na stałej przewodności i stabilnej rezystancji styków w szynach zbiorczych, złączach i modułach.
W każdym z tych przypadków kupujący nie kupuje miedzi jako towaru. Zależy im na przewidywalności zakupu: tej samej czystości, strukturze ziarna i reakcji przetwarzania, partia po partii. Jeżeli kwalifikujesz materiał do złożenia, a cel rozpylania miedzi z udokumentowanymi danymi dotyczącymi czystości, gęstości i wielkości ziaren jest właściwą jednostką oceniającą, ponieważ bada materiał w rzeczywistych warunkach procesowych.

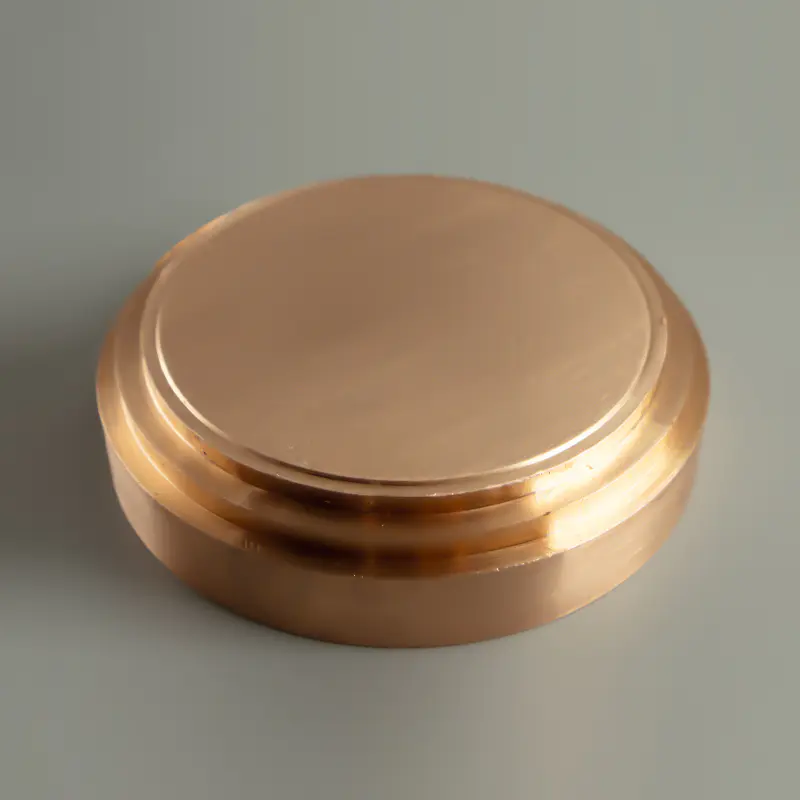

Hurtowy producent miedzi docelowej, firma docelowa miedziana - Ningbo Chuangrun Nowość Ningbo Chuangrun jest producentem elementów docelowych miedzi i firmą docelową miedzi, nasz cel miedziany został zaprojektowany do zastosowań precyzyjnych, ja... Zobacz produkt → Co sprawdzić przed zakupem miedzi wysokiej czystości
Dokumenty kontrolne i metody badań
Szukaj wyników ilościowych, a nie etykiety. Zanieczyszczenia metaliczne należy zgłaszać na podstawie spektrometrii mas z wyładowaniem jarzeniowym (GDMS) lub analizy ICP-MS, podając wartości w częściach na milion dla każdego pierwiastka. Tlen i azot należy mierzyć oddzielnie za pomocą analizatorów spalania lub syntezy gazu obojętnego, ponieważ zanieczyszczenia gazowe zachowują się inaczej niż metaliczne i wymagają innej metody badania.
Możliwość śledzenia partii i historia procesów
Każdy wlewek, pręt, rura lub tarcza powinny odnosić się do numerów stopu i odlewu. Identyfikowalność ma znaczenie, gdy dalszy proces zakończy się niepowodzeniem: raport walcowni jest pierwszym dowodem, który przedstawisz, aby zrozumieć, czy winę ponosi materiał, narzędzie lub proces. Dostawcy działający zgodnie z normami ISO9001 i IATF16949 zazwyczaj przechowują tę dokumentację w ramach standardowej praktyki.
Stan i forma mechaniczna
Zapytaj o właściwości wyżarzone lub obrobione, w zależności od następnego procesu. Twardość, wielkość ziarna i naprężenia wewnętrzne wpływają na zachowanie podczas obróbki i końcową wydajność przedmiotu. Kształt jest równie praktyczny: a pręt miedziany pasuje do produkcji opartej na obróbce skrawaniem, podczas gdy formy płytowe, rurowe i docelowe sprawdzają się w większości innych dróg.
Hurtowy producent prętów miedzianych, firma z prętów miedzianych - Ningbo Chuangrun New Mater Ningbo Chuangrun jest producentem prętów miedzianych i firmą produkującą pręty miedziane. Nasz pręt miedziany został zaprojektowany do zastosowań precyzyjnych, spełnia... Zobacz produkt → Pakowanie i przechowywanie
Nie lekceważ także opakowania. Miedź o wysokiej czystości utlenia się powoli w temperaturze pokojowej w wilgotnym powietrzu, powodując brązowienie powierzchni i tworzenie nieprzewodzących warstw. Dostawcy wysyłający produkty w zapieczętowanych opakowaniach przedmuchanych azotem lub w foliach ze środkiem osuszającym pokazują, że znają materiał. Jeśli pręt lub tarcza dotrze z widocznymi tlenkami, historia przechowywania jest już podejrzana.
Kupowanie od producenta, który kontroluje oczyszczanie, topienie, odlewanie i przetwarzanie w jednym zakładzie, skraca czas kwalifikacji i pozwala zachować spójność partii pod jednym dachem. Ningbo Chuangrun New Materials obsługuje pięć zakładów produkcyjnych i obejmuje wewnętrznie cały łańcuch, co zapewnia klientom jeden punkt odpowiedzialności za czystość od stopu do gotowej formy oraz prostszą komunikację w przypadku zmiany specyfikacji.
Często zadawane pytania
Czy miedź 4N to to samo, co miedź beztlenowa?
Nr 4N oznacza czystość metaliczną 99,99%. Produkt beztlenowy stanowi odrębne ograniczenie dotyczące zawartości tlenu. Powszechną kombinacją jest miedź OFHC, która jest czysta w 99,99% i zasadniczo pozbawiona tlenu.
Jakie metody badawcze potwierdzają czystość miedzi?
Najbardziej niezawodną kombinacją jest GDMS lub ICP-MS dla zanieczyszczeń metalicznych i analiza topnienia gazu obojętnego dla tlenu, azotu i wodoru. Przydatny raport zawiera listę każdego pierwiastka w częściach na milion, zamiast pokazywać jedynie całkowitą liczbę czystości.
Czy każda aplikacja wymaga miedzi 6N?
Nie. Wyższa czystość podnosi koszty i zwiększa trudności w przetwarzaniu. Większość komponentów elektronicznych współpracuje z klasami 4N lub 5N; 6N jest zarezerwowane dla najbardziej wrażliwych półprzewodników i zaawansowanych zastosowań osadzania, w których pojedyncze zanieczyszczenie w liczbie części na milion może zmienić wydajność urządzenia.
Dlaczego w naszym procesie dwie partie tego samego gatunku nominalnego zachowywały się inaczej?
Prawdopodobnymi przyczynami są różnice w zawartości tlenu, strukturze ziaren lub naprężeniach wewnętrznych powstałych podczas poprzedniej obróbki i wyżarzania. Dwa materiały 4N mogą zachowywać się inaczej, jeśli jeden został przetopiony próżniowo, a drugi nie, dlatego historia procesu zasługuje na tyle uwagi, co certyfikat czystości.
Dlaczego miedź o wysokiej czystości jest droższa niż miedź standardowa?
Różnica cenowa wynika ze sprzętu, energii i weryfikacji. Topienie próżniowe, kontrolowane odlewanie, testy analityczne o wysokiej rozdzielczości i węższa wydajność – wszystko to zwiększa koszty. Wyższa czystość oznacza również niższą tolerancję na złom lub odchylenia od procesu, więc producent musi wykonać więcej wewnętrznych poprawek przed wysyłką materiału.
