Proces wytwarzania struktur ze związków tytanu za pomocą półproduktów zawierających TiO

Tytan jest naturalnie występujący pierwiastek chemiczny (liczba atomowa 22) — nie jest związkiem ani mieszaniną — ekstrahowany głównie z rud mineralnych, takich jak ilmenit i rutyl, w drodze wieloetapowych procesów rafinacji. Na skalę przemysłową tytan metaliczny jest wytwarzany w procesie Proces Krola , który przekształca dwutlenek tytanu (TiO₂) w czterochlorek tytanu (TiCl₄), a następnie redukuje go do tytanu gąbczastego za pomocą magnezu. Tytan o ultrawysokiej czystości (5N / 99,999% i więcej) wymaga dodatkowych zaawansowanych technik, takich jak oczyszczanie elektrolityczne w stopionej soli i topienie próżniowe wiązką elektronów. Tytan tak nie rdza w konwencjonalnym znaczeniu – tworzy stabilną, samonaprawiającą się warstwę tlenku, która zapewnia wyjątkową odporność na korozję.

Czy tytan jest pierwiastkiem, związkiem czy mieszaniną?

Tytan (Ti) jest czysty pierwiastek chemiczny , a nie związek lub mieszanina. Zajmuje 22. pozycję w układzie okresowym, a jego masa atomowa wynosi około 47,87 g/mol. W swojej metalicznej postaci składa się wyłącznie z atomów tytanu ułożonych w sześciokątną strukturę krystaliczną o gęstym upakowaniu (HCP) w temperaturze pokojowej. W połączeniu z innymi pierwiastkami — na przykład Ti-6Al-4V (6% aluminium, 4% wanadu) — staje się stopem, który technicznie jest mieszaniną metali. Sam czysty tytan jest jednak substancją jednoelementową, zaliczaną do tzw metal przejściowy .

• Gęstość: 4,51 g/cm3 (około 60% gęstości stali)
• Temperatura topnienia: 1668 ° C (3034 ° F)
• Wytrzymałość na rozciąganie (czysta): do 740 MPa
• Obfitość w skorupie ziemskiej: około 0,66% wagowo — dziewiąty najbardziej rozpowszechniony pierwiastek

Jak wydobywa się tytan? Od rudy do surowca

Tytan nie występuje w przyrodzie jako wolny metal. Wydobywa się go z dwóch podstawowych minerałów rudnych:

• Ilmenit (FeTiO₃): Najobficiej występujący minerał tytanu, zawierający zazwyczaj 45–65% TiO₂. Główne złoża występują w Australii, Republice Południowej Afryki, Kanadzie, Norwegii i Chinach.
• Rutyl (TiO₂): Ruda wyższej jakości o zawartości TiO₂ 90–98%, występująca głównie w złożach piasku plażowego w Australii i Sierra Leone.

Górnictwo zazwyczaj wykorzystuje wydobycie odkrywkowe (odkrywkowe) lub pogłębianie piasków mineralnych . Rudę następnie zagęszcza się za pomocą separacji grawitacyjnej, separacji magnetycznej i technik elektrostatycznych. Powstały koncentrat (zwany „żużlem tytanowym” lub „rutylem syntetycznym”) trafia do dalszych procesów wytapiania i chemicznych. Australia odpowiada za około 20% światowej produkcji ilmenitu , podczas gdy Chiny zdominowały światową produkcję gąbki tytanowej, stanowiąc ponad 60% światowych dostaw.

Jak produkowany jest tytan? Stiardowy proces Krolla

Dominującą komercyjną metodą produkcji tytanu metalicznego jest Proces Krola , wynaleziony przez Wilhelma Krolla w 1940 roku. Przekształca TiO₂ w metaliczny tytan w drodze szeregu kontrolowanych reakcji chemicznych. Poniżej znajduje się przegląd kluczowych etapów:

Proces Krolla jest energochłonny proces wsadowy — wyprodukowanie jednej tony gąbki tytanowej pochłania około 20–30 MWh energii elektrycznej. Jest to kluczowy powód, dla którego tytan w zastosowaniach przemysłowych kosztuje znacznie więcej niż stal.

Jak powstaje tytan: rola półproduktów zawierających TiO

Podczas chlorowania dwutlenek tytanu (TiO₂) reaguje z gazowym chlorem w obecności węgla (koksu), tworząc czterochlorek tytanu (TiCl₄) , główny półprodukt w praktycznie całej produkcji tytanu metalicznego. TiCl₄ jest bezbarwną, lotną cieczą w temperaturze pokojowej (temperatura wrzenia 136,4°C), co czyni go wysoce podatnym na oczyszczanie metodą destylacji.

W badaniach i zaawansowanych warunkach produkcyjnych związki zawierające TiO o niższej wartościowości – takie jak tlenek tytanu (TiO) and półtoratlenek tytanu (Ti₂O₃) — pojawiają się jako fazy pośrednie podczas redukcji karbotermicznej lub procesów elektrolitycznych. Te podtlenki zwykle znajdują się w układzie TiO₂ – Ti podczas redukcji w wysokiej temperaturze i odgrywają rolę w nowatorskich metodach bezpośredniej elektrolizy (takich jak proces FFC Cambridge), które mają zastąpić lub uzupełnić proces Krolla:

• Proces FFC Cambridge: Elektrolizuje stały TiO₂ bezpośrednio w stopionym CaCl2 w temperaturze ~900 °C; tlen ulega jonizacji i migruje do anody, pozostawiając metaliczny Ti. Fazy ​​podtlenkowe (TiO, Ti₂O₃, Ti₃O₅) tworzą się przejściowo w miarę postępu redukcji.
• Oczyszczanie elektrolityczne stopioną solą: Używany do zastosowań o bardzo wysokiej czystości; rozpuszczone związki tytanu są elektroosadzane w celu osiągnięcia poziomu czystości powyżej 99,999% (5N).

Kontrolowanie szlaku pośredniego TiO ma kluczowe znaczenie: niepełna redukcja pozostawia fazy bogate w tlen kruchość końcowego metalu , co sprawia, że precyzyjna kontrola procesu jest niezbędna w przypadku gatunków o wysokiej wydajności i czystości.

Jak wytwarzany jest tytan o ultrawysokiej czystości (5N, 6N, 7N)

Standardowa, komercyjna gąbka tytanowa zazwyczaj osiąga zasięg Czystość 99,5–99,9% (3N–4N). . Do najbardziej wymagających zastosowań w półprzewodnikach, obliczeniach kwantowych i osadzaniu cienkowarstwowym, poziomy czystości 5N (99,999%), 6N (99,9999%) i 7N (99,99999%) są wymagane. Osiągnięcie tych stopni wymaga dodatkowych etapów oczyszczania poza procesem Krolla.

Kluczowe technologie do produkcji Ti o ultrawysokiej czystości

• Oczyszczanie elektrolityczne stopioną solą: Tytan is dissolved anodically in a molten salt bath (e.g., LiCl-KCl or NaCl-KCl) and electrodeposited cathodically with significantly reduced impurity content. This method selectively removes iron, nickel, silicon, and other tramp elements to below 1 ppm.
• Topienie wiązką elektronów w próżni (VEBM): Surowiec tytanowy topi się w wysokiej próżni (<10⁻⁴ Pa) przy użyciu skupionej wiązki elektronów. Lotne zanieczyszczenia (Mn, Mg, Zn, Na, K) zostają odparowane; wielokrotne przejścia dodatkowo zmniejszają stężenie zanieczyszczeń. Typowe poziomy zanieczyszczeń w produkcie 5N: Fe < 5 ppm, O < 10 ppm, N < 5 ppm.
• Udoskonalanie stref: Wąską strefę stopionego materiału przepuszcza się wzdłuż tytanowego pręta; zanieczyszczenia migrują w kierunku jednego końca dzięki współczynnikom segregacji, osiągając ekstremalną czystość oczyszczonej części.

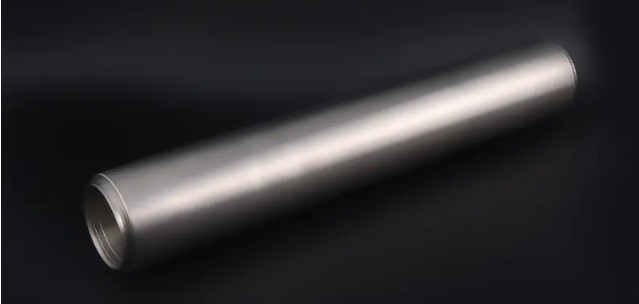

CRNMC opracowało nowej generacji proces elektrolitycznego oczyszczania stopionej soli w połączeniu z topieniem próżniowym wiązką elektronów , umożliwiając masową produkcję na dużą skalę tytanu o ultrawysokiej czystości gatunku 5N (99,999%). CRNMC jest jedna z zaledwie czterech firm na świecie zdolne do przemysłowej produkcji tytanu o ultrawysokiej czystości na tę skalę. Dostępne są również niestandardowe stopy 6N i 7N, o wymiarach i masach dostosowanych do specyfikacji klienta.

Jak tytan jest wytwarzany w produkty nadające się do użytku?

Po wyprodukowaniu gąbki lub wlewków tytanowych podlegają one dalszemu przetwarzaniu, aby stać się komponentami i półproduktami. Łańcuch produkcyjny obejmuje:

1. Mieszanie i zagęszczanie: Gąbkę miesza się z dodatkami stopowymi (w razie potrzeby) i prasuje w wypraski elektrodowe.
2. Przetapianie łukiem próżniowym (VAR): Elektrody topi się 2–3 razy w piecu próżniowym, aby uzyskać jednorodność chemiczną. Wlewki zazwyczaj ważą 3–10 ton metrycznych.
3. Praca na gorąco: Wlewki są kute i walcowane w temperaturze 800–1100 ° C w celu wytworzenia kęsów, prętów, płyt i arkuszy. Wysoka reaktywność tytanu wymaga kontrolowanej atmosfery lub powłok zapobiegających utlenianiu.
4. Obróbka na zimno i obróbka skrawaniem: Ostateczne wymiary uzyskuje się poprzez walcowanie na zimno, ciągnienie lub obróbkę CNC. Sprężynowanie i utwardzanie tytanu wymaga specjalistycznego oprzyrządowania.
5. Obróbka cieplna: Wyżarzanie w temperaturze 700–850 °C łagodzi naprężenia wewnętrzne i przywraca plastyczność.
6. Wykończenie powierzchni: Wytrawianie, anodowanie lub powlekanie poprawia jakość powierzchni i wydajność w określonych zastosowaniach.

Czy tytan rdzewieje? Zrozumienie jego odporności na korozję

Tytan does not rust . Rdza to tlenek żelaza (Fe₂O₃), który powstaje, gdy żelazo lub stal reaguje z tlenem i wodą. Ponieważ tytan nie zawiera żelaza, nie może rdzewieć w tym sensie. Zamiast tego tytan natychmiast reaguje z tlenem atmosferycznym, tworząc gęstą, ściśle przylegającą warstwę dwutlenek tytanu (TiO₂) o grubości zaledwie 2–7 nanometrów. Ta pasywna warstwa tlenku:

• Jest samonaprawiający się – w przypadku zarysowania lub otarcia odbudowuje się w ciągu milisekund w powietrzu lub wodzie
• Odporny na atak większości kwasów, w tym kwasu azotowego, kwasu cytrynowego i rozcieńczonego kwasu siarkowego
• Zapewnia doskonałą odporność na środowisko wody morskiej i chlorków (w przeciwieństwie do stali nierdzewnej, która może ulegać korozji wżerowej w warunkach wysokiej zawartości chlorków)
• Zachowuje stabilność w temperaturze powietrza do ~600°C

Jedynymi środowiskami, które mogą atakować tytan są stężony kwas fluorowodorowy (HF) , gorący stężony kwas siarkowy i media silnie redukujące bez tlenu. Praktycznie we wszystkich środowiskach komercyjnych i przemysłowych tytan ma wyjątkową odporność na korozję, co czyni go materiałem z wyboru do reaktorów chemicznych, sprzętu morskiego i implantów medycznych.

Kluczowe zastosowania tytanu o ultrawysokiej czystości

Wyjątkowe połączenie wysokiej czystości, wytrzymałości mechanicznej, odporności na korozję i biokompatybilności sprawia, że tytan — zwłaszcza w stężeniu 5N i większym — jest niezbędny w wielu sektorach zaawansowanych technologii:

Lotnictwo

Stopy tytanu stanowią 25–35% masy konstrukcyjnej nowoczesnych samolotów komercyjnych (np. Boeing 787 Dreamliner wykorzystuje wagowo około 14% tytanu). Wysoki stosunek wytrzymałości do gęstości zmniejsza masę płatowca, bezpośrednio poprawiając oszczędność paliwa. Łopatki sprężarki silnika i tarcze wentylatorów wykorzystują swoją wytrzymałość w podwyższonych temperaturach.

Urządzenia medyczne

Biokompatybilność tytanu sprawia, że jest to preferowany materiał implanty ortopedyczne, implanty dentystyczne i narzędzia chirurgiczne . Światowy rynek implantów ortopedycznych przekroczył w 2023 roku 52 miliardy dolarów, przy czym największy udział materiałowy miał tytan. W przeciwieństwie do stali nierdzewnej tytan nie wywołuje odpowiedzi immunologicznej i naturalnie osteointegruje się z tkanką kostną.

Półprzewodniki i elektronika

W produkcji chipów Cele do napylania tytanu o ultrawysokiej czystości (gatunek 5N i 6N) są stosowane w fizycznym osadzaniu z fazy gazowej (PVD) w celu osadzania warstw barierowych z azotku tytanu (TiN) i warstw adhezyjnych tytanu na obwodach scalonych. Zanieczyszczenia w obiektach rozpylających bezpośrednio pogarszają wydajność i niezawodność urządzenia, przez co czystość ma kluczowe znaczenie.

Sprzęt do przetwarzania chemicznego

Tytanowe reaktory, wymienniki ciepła i systemy rurociągów są szeroko stosowane w zakładach chloro-alkalicznych, produkcji farmaceutycznej i odsalaniu wody morskiej. Tytan klasy 2 jest odporny na działanie stężonego kwasu azotowego (do 100%) i wilgotnego chloru, w którym stal ulegnie zniszczeniu w ciągu kilku tygodni.

Często zadawane pytania dotyczące produkcji tytanu

Jak długo trwa produkcja tytanu z rudy do gotowego metalu?

Zwykle trwa pełny cykl od wydobycia rudy do gąbki tytanowej kilka tygodni . Pojedyncza partia procesu Kroll (wytwarzająca 3–10 ton gąbki) zajmuje około 5–7 dni na sam etap redukcji plus dodatkowy czas na destylację próżniową, topienie VAR i obróbkę na gorąco. Produkcja o ultrawysokiej czystości, obejmująca oczyszczanie elektrolityczne i wielokrotne przejścia stopu wiązką elektronów, może zająć kilka dodatkowych tygodni.

Dlaczego tytan jest tak drogi w porównaniu ze stalą czy aluminium?

Wysoki koszt tytanu wynika z: (1) energochłonnego procesu Krolla (~20–30 MWh/tonę), (2) potrzeby stosowania obojętnych lub próżniowych środowisk przetwarzania w celu zapobiegania zanieczyszczeniom, (3) trudnych właściwości obróbki, które skracają żywotność narzędzia oraz (4) stosunkowo małych wielkości produkcji. Tytan sponge costs approximately $8–15/kg w porównaniu do 0,5–1 USD/kg w przypadku stali i 2–3 USD/kg w przypadku aluminium.

Czy tytan można poddać recyklingowi?

Tak. Złom tytanu (wiórki, wióry i odcięte wlewki) można poddać recyklingowi poprzez przetapianie w procesach VAR lub wiązką elektronów. Tytan poddany recyklingowi może stanowić 15–30% surowca w niektórych zakładach produkcyjnych. Utrzymanie identyfikowalności i zapobieganie zanieczyszczeniom krzyżowym innymi stopami ma kluczowe znaczenie podczas recyklingu.

Jaka jest różnica między gąbką tytanową a sztabką tytanu?

Gąbka tytanowa to porowaty, nieregularny metaliczny tytan wytwarzany bezpośrednio w procesie Krolla — ma konsystencja przypominająca gąbkę z powodu uwięzionych kieszeni chlorkowych. Wlewek tytanowy wytwarza się poprzez konsolidację i stopienie gąbki (zwykle 2–3 razy metodą VAR), aby utworzyć jednorodną, ​​w pełni gęstą formę metalu nadającą się do walcowania, kucia i obróbki skrawaniem.

Czy tytan rdzewieje w słonej wodzie lub w wilgotnych warunkach?

Nie. Tytan jest wysoce odporny zarówno na słoną wodę, jak i wilgotną atmosferę. Warstwa pasywna TiO₂ zapewnia doskonałą ochronę w środowisku morskim. Tytan jest rutynowo stosowany w elementach łodzi podwodnych, przybrzeżnych platformach wiertniczych i przybrzeżnych zakładach chemicznych – w środowiskach, w których stal węglowa szybko koroduje, a nawet stal nierdzewna może ulegać korozji szczelinowej.

Czym tytan o ultrawysokiej czystości 5N różni się od tytanu standardowego?

Zawiera standardowy tytan klasy handlowej setki do tysięcy ppm zanieczyszczeń metalicznych (żelazo, krzem, nikiel itp.). Przy czystości 5N całkowita zawartość zanieczyszczeń metalicznych jest zredukowana do poniżej 10 ppm . Ten poziom czystości jest wymagany w przypadku celów napylania w produkcji półprzewodników, gdzie śladowe zanieczyszczenia w osadzonych warstwach mogą powodować awarię tranzystora, wycieki z urządzenia lub pogorszenie niezawodności. Jest również ceniony w zastosowaniach badawczych wymagających powtarzalnego zachowania materiału.
