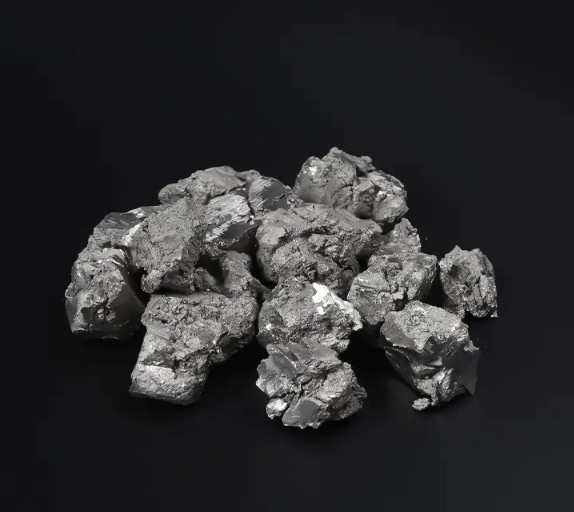

Co to jest tytan o wysokiej czystości i jego podstawowe zalety?

Wysoka czystość tytan odnosi się do materiałów tytanowo-metalowych o czystości 4N (99,99%) i więcej , z tytanem gatunku 5N (99,999%) o ultrawysokiej czystości, reprezentującym aktualny standard produkcji przemysłowej. W porównaniu ze zwykłym tytanem dostępnym na rynku (czystość około 99,5%), tytan o wysokiej czystości ma wyjątkowo niską zawartość zanieczyszczeń, co czyni go niezastąpionym w najnowocześniejszych dziedzinach, takich jak półprzewodniki, lotnictwo i zastosowania medyczne.

Kluczowe wskaźniki wydajności

Podstawowe zalety tytanu o wysokiej czystości znajdują odzwierciedlenie w trzech wymiarach:

• Ultrawysoka czystość : Tytan o wysokiej czystości klasy 5N ma całkowitą zawartość zanieczyszczeń poniżej 10 ppm, co spełnia rygorystyczne wymagania dotyczące celów napylania półprzewodników
• Silna odporność na korozję : Pozostaje stabilny w silnie korozyjnych mediach, takich jak kwas solny i kwas siarkowy, przy rocznej szybkości korozji poniżej 0,001 mm
• Doskonałe właściwości mechaniczne : Osiąga wytrzymałość na rozciąganie 345-550 MPa przy zachowaniu małej gęstości 4,51 g/cm3

Dlaczego tytan o wysokiej czystości ma kluczowe znaczenie dla zaawansowanej produkcji

W globalnej konkurencji w zakresie zaawansowanej produkcji czystość materiału bezpośrednio determinuje pułap wydajności produktów. Na przykład w produkcji chipów półprzewodnikowych zwiększenie docelowej czystości rozpylania z 4N do 5N może poprawić wydajność chipów poprzez 15%-20% , ponieważ śladowe zanieczyszczenia magnetyczne, takie jak żelazo i nikiel, zakłócają ścieżki migracji elektronów.

Czynniki popytu w branży

Wartość strategiczna tytanu wysokiej czystości wynika z następujących trendów przemysłowych:

1. Węzły procesowe półprzewodników rozwijające się do 3 nm i poniżej, wymagające zwiększenia docelowej czystości z 4N do 5N–6N
2. Wymagania dotyczące stosunku ciągu do masy silników lotniczych przekraczające 12:1, wymagające stosowania stopów tytanu o wysokiej czystości w celu zmniejszenia masy konstrukcyjnej
3. Modernizacja standardów implantów medycznych, wymagająca poniższej zawartości tlenu w materiale tytanowym 500 ppm aby zapewnić biokompatybilność

Produkcja przemysłowa tytanu o ultrawysokiej czystości klasy 5N

Przemysłowa produkcja tytanu o ultrawysokiej czystości gatunku 5N stanowi globalne wyzwanie techniczne. Obecnie zaledwie kilka firm na całym świecie opanowało podstawową technologię, a procesy produkcyjne obejmują wiele zaawansowanych technik oczyszczania.

Trasa głównego procesu produkcyjnego

W głównym procesie produkcyjnym zastosowano łączenie technologii kompozytowych rafinacja elektrolityczna stopionej soli i topienie próżniowe wiązką elektronów :

• Rafinacja elektrolityczna stopionej soli : W układzie stopionych soli w temperaturze 600–900°C elektroliza jonizuje i oddziela zanieczyszczenia, takie jak tlen, azot i żelazo od tytanu gąbczastego, zwiększając czystość z stopnia 2N do 4N
• Topienie wiązką elektronów w próżni (EBM) : W środowisku o wysokiej próżni wynoszącej 10⁻³Pa wysokoenergetyczne wiązki elektronów bombardują wlewki tytanu, powodując ulatnianie się zanieczyszczeń o niskiej temperaturze wrzenia (takich jak magnez i chlor), co powoduje dalsze oczyszczanie do stopnia 5N
• Rafinacja Strefy : W przypadku specyficznych wymagań dotyczących bardzo wysokiej czystości (6N–7N) wielostrefowe procesy rafinacyjne pozwalają na ostateczne usunięcie śladowych zanieczyszczeń

Punkty krytyczne kontroli jakości

Od zakupu surowców po dostawę produktu, kompleksowy system kontroli jakości obejmuje następujące podstawowe elementy:

1. Wstępna kontrola widma zanieczyszczeń surowego tytanu gąbczastego, zapewniając początkową zawartość tlenu poniżej 0,05%
2. Monitorowanie w czasie rzeczywistym wydajności prądowej podczas elektrolizy, utrzymując wahania temperatury ogniwa elektrolitycznego w granicach ±5°C
3. Wykrywanie zawartości zanieczyszczeń online za pomocą rentgenowskiej spektroskopii fluorescencyjnej (XRF) podczas topienia wiązką elektronów
4. Pełna analiza pierwiastkowa gotowych produktów przy użyciu spektrometrii masowej z wyładowaniem jarzeniowym (GDMS) z granicami wykrywalności na poziomie ppb

Branże zwiększają zapotrzebowanie na wysoką czystość Tytan

Wysoka czystość titanium applications have expanded from traditional aerospace to strategic emerging industries such as semiconductors, medical devices, and new energy, forming a diversified market landscape.

Półprzewodniki i informacja elektroniczna

W produkcji chipów cele do napylania tytanu o wysokiej czystości służą do osadzania cienkich warstw tytanu jako warstw barierowych i warstw adhezyjnych. W miarę zwiększania się rozmiarów płytek z 8 do 12 cali zużycie energii w jednym miejscu docelowym wzrasta o ponad 40% . Tarcze tytanowe klasy 5N zapewniają oporność cienkiej warstwy poniżej 50µΩ·cm , spełniający wymagania precyzji dla procesów poniżej 7 nm.

Lotnictwa i Obrony

Wysoka czystość titanium alloys are used to manufacture aero-engine compressor blades and fuselage load-bearing structures. For a typical commercial aircraft, titanium alloy accounts for 9%-15% masy konstrukcyjnej, przy czym z roku na rok wzrasta udział komponentów tytanowych o wysokiej czystości. Osiąga swoją siłę właściwą (siła/gęstość). 240MPa·cm³/g znacznie przewyższające stopy aluminium i stal.

Wyroby medyczne i implanty biomedyczne

Biokompatybilność tytanu o wysokiej czystości wynika z jego gęstej warstwy tlenku TiO₂ na powierzchni. Dane kliniczne pokazują, że protezy stawu biodrowego wykonane z tytanu klasy 5N mają ponad 15-letni współczynnik przeżycia 95% , znacznie wyższy niż wskaźnik 85% dla zwykłych materiałów tytanowych. Czas osteointegracji implantu stomatologicznego można skrócić z 6 miesięcy do 3-4 miesiące .

Sprzęt chemiczny i nowa energia

W przemyśle chloro-alkalicznym i odsalaniu wody morskiej sprzęt tytanowy o wysokiej czystości ma dłuższą żywotność 20 lat , 3-5 razy dłużej niż zwykły sprzęt ze stali nierdzewnej. W sektorze energii wodorowej tytan o wysokiej czystości służy jako materiał elektrod elektrolizera, który jest w stanie wytrzymać ciągłe uderzenia wysokim prądem przez ponad 2000 godzin bez znacznej korozji.

Wybór odpowiednich specyfikacji produktu z tytanu o wysokiej czystości

Różne scenariusze zastosowań mają znacznie różniące się wymagania dotyczące czystości, formy i wydajności tytanu o wysokiej czystości. Podczas wyboru należy kompleksowo uwzględnić następujące parametry techniczne:

Podstawy usług dostosowywania

Zaawansowane aplikacje zazwyczaj wymagają niestandardowych specyfikacji. W przypadku zamówień niestandardowych należy jasno określić następujące parametry:

• Docelowy stopień czystości i specyficzne wymagania dotyczące kontroli pierwiastków
• Tolerancje wymiarów geometrycznych (zwykle wymagające ± 0,05 mm)
• Chropowatość powierzchni (cele półprzewodnikowe wymagają Ra<0,4μm)
• Kontrola wielkości i orientacji ziaren (komponenty lotnicze wymagają klasy ASTM 6-8)

Bariery techniczne i przyszłe trendy rozwojowe

Światowy przemysł tytanu o wysokiej czystości charakteryzuje się wysoce skoncentrowaną strukturą, a jedynie kilka firm jest w stanie produkować przemysłowo gatunek 5N. Sytuacja ta wynika z niezwykle wysokich barier technicznych i wymogów w zakresie inwestycji kapitałowych.

Podstawowe bariery techniczne

Osiągnięcie stopnia czystości 5N wymaga przełomu w następujących wyzwaniach technicznych:

1. Projekt formuły układu stopionej soli: równoważenie przewodności, lotności i korozyjności, przy cyklach badawczo-rozwojowych zwykle przekraczających 5 lat
2. Ograniczenia systemu próżniowego: Topienie wiązką elektronów wymaga utrzymywania poziomu próżni 10⁻³Pa przy przekraczaniu inwestycji w sprzęt 50 milionów juanów
3. Możliwość analizy śladów: wymaga GDMS, ICP-MS i innego sprzętu, a koszty wykrywania pojedynczej jednostki przekraczają 3 miliony juanów
4. Stabilność procesu: Wahania czystości między partiami muszą być kontrolowane w zakresie ± 0,0005%

Przyszłe kierunki rozwoju

Wysoka czystość tytan technologia ewoluuje w kierunku wyższej czystości, niższych kosztów i szerszych zastosowań:

• Przełom w klasie 6N-7N : Dzięki technologii elektrolizy w stanie stałym i rafinacji plazmowej w laboratoriach przygotowano próbki klasy 7N, a produkcja w małych partiach spodziewana jest przed 2030 r.
• Zielone Procesy : Opracowanie niskotemperaturowych systemów stopionej soli w celu zmniejszenia zużycia energii o ponad 30% i zmniejszyć emisję produktów ubocznych, takich jak gazowy chlor
• Proszek dedykowany do wytwarzania przyrostowego : Opracowanie sferycznego proszku tytanu o wysokiej czystości i zawartości tlenu poniżej 800 ppm dla procesów SLM i EBM
• Recykling i ponowne użycie : Utworzenie systemów recyklingu złomu tytanu o wysokiej czystości w celu oczyszczania i ponownego wykorzystania złomu docelowego, zmniejszając koszty surowców 40%
