Pojedynczy kryształ: struktura, metody wzrostu i zastosowania przemysłowe

Zapytaj metalurga, dlaczego łopatka turbiny odrzutowej jest odlana z pojedynczego kryształu, a odpowiedź sprowadza się do jednego faktu: granice ziaren występują tam, gdzie materiały w pierwszej kolejności ulegają uszkodzeniu. W temperaturach powyżej 1000 °C te niedopasowania w skali atomowej stają się miejscami zarodkowania pustek i pęknięć po pełzaniu. Całkowicie usuń granice ziaren, a ten sam stop na bazie niklu może pracować o około 100 °C cieplej niż jego konwencjonalnie odlewany odpowiednik.

To samo rozumowanie kieruje przemysłem półprzewodników. Z wlewka monokryształu należy wyciąć płytkę krzemową o średnicy 300 mm, ponieważ jakakolwiek granica ziaren pod tranzystorem mogłaby rozproszyć nośniki ładunku i spowodować defekty elektryczne. Monokryształy nie są niszową ciekawostką laboratoryjną; stanowią podstawę konstrukcyjną nowoczesnej elektroniki, napędu lotniczego i precyzyjnej optyki. W tym artykule wyjaśniono, czym właściwie jest monokryształ, jak działają konwencjonalne metody hodowli, gdzie monokryształy zapewniają największą wartość i co należy sprawdzić przed ich wyborem lub zakupem.

Co to jest pojedynczy kryształ?

Pojedynczy kryształ to ciało stałe, w którym sieć krystaliczna jest ciągła i nieprzerwana w całej objętości. Okresowy układ atomów powtarza się w trzech wymiarach bez przerwy, dlatego pojedynczy kryształ jest czasami opisywany jako jedno gigantyczne ziarno. Nie ma granic ziaren, żadnych źle zorientowanych obszarów ani nieciągłości strukturalnych w skali sieci.

Definicja ta oddziela monokryształy od dwóch innych struktur półprzewodnikowych, które inżynierowie zwykle wybierają pomiędzy:

Praktyczną konsekwencją tej jednolitości jest przewidywalność. W monokrysztale moduł sprężystości, przewodność elektryczna i rozszerzalność cieplna można wyrazić jako funkcję orientacji krystalograficznej. W części polikrystalicznej właściwości te są uśredniane dla milionów losowo zorientowanych ziaren, więc szczytowa wydajność kierunkowa zanika.

Dlaczego usunięcie granic ziaren poprawia wydajność

Wniosek pierwszy: granice ziaren są najsłabszym ogniwem w mikrostrukturze materiału, a ich usunięcie poprawia wytrzymałość w wysokiej temperaturze, zachowanie elektryczne i przezroczystość optyczną. Granice ziaren to obszary wysokoenergetyczne z nieregularnym upakowaniem atomowym. Zanieczyszczenia mają tendencję do segregacji, gromadzą się tam dyslokacje, a wzdłuż nich rozprzestrzeniają się pęknięcia. Trzy branże ilustrują praktyczny efekt.

Łopatki turbin monokrystalicznych

W gorącej części turbiny gazowej łopatki i łopatki są wykonane z nadstopów na bazie niklu. Ścieżka rozwoju przeszła od odlewania równoosiowego do kolumn zestalonych kierunkowo, a ostatecznie do monokryształów. Poprawa jest wymierna:

Ten wzrost wydajności temperaturowej o około 100°C przekłada się bezpośrednio na wyższą wydajność turbiny i mniejsze spalanie paliwa, dlatego praktycznie każdy nowoczesny silnik lotniczy wykorzystuje łopatki monokrystaliczne w pierwszych stopniach turbiny.

Płytki półprzewodnikowe

W produkcji chipów płytkę krzemową wycina się z wlewka monokryształu wyhodowanego metodą Czochralskiego. Każda granica ziaren w obszarze aktywnym będzie działać jako centrum rekombinacji, powodując prąd upływowy i zmniejszając wydajność.

Przezroczystość optyczna

W optyce szafir monokryształowy jest przezroczysty od ultrafioletu do średniej podczerwieni i jest wystarczająco mocny mechanicznie, aby można go było używać w oknach i kopułach. Postać polikrystaliczna jest co najwyżej półprzezroczysta, ponieważ granice ziaren rozpraszają światło.

Jak rosną pojedyncze kryształy

Wszystkie metody wzrostu mają jedną zasadę: kontrolują krzepnięcie w taki sposób, że pojedyncze jądro lub kryształ zaszczepiający dominuje nad procesem i przed frontem krzepnięcia nie tworzą się żadne nowe ziarna. Trzy metody obejmują większość produkcji przemysłowej.

Materiał wyjściowy określa górną granicę jakości kryształów. W hodowli krzemu Czochralskiego surowcem jest krzem polikrystaliczny rafinowany do czystości 99,9999999%. Podczas odlewania ostrzy ze stopu Bridgmana, stop główny zawiera starannie rafinowany nikiel, kobalt, niob i inne pierwiastki; wszelkie śladowe zanieczyszczenia w ładunku zostają oddzielone na granicach lub uwięzione w rosnącym krysztale. Dla badaczy i mniejszych producentów pracujących z tytanem dobrze scharakteryzowany materiał wyjściowy o kontrolowanej morfologii krystalicznej skraca rozwój procesu. CRNMC dostarcza kryształy tytanu o udokumentowanej czystości, więc klienci nie muszą polegać na różnicach między partiami typowymi dla standardowej gąbki tytanowej.

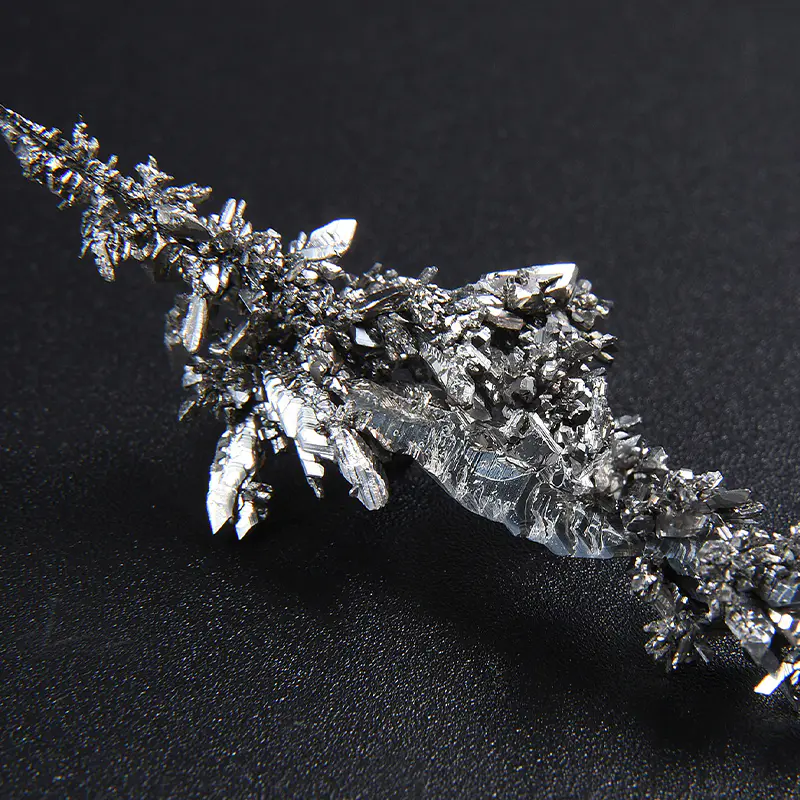

Monokrystaliczny tytan o wysokiej czystości do badań i zaawansowanego osadzania Ten kryształ tytanu zapewnia czystość na poziomie 99,98–99,99% i kontrolowaną morfologię krystaliczną, co czyni go niezawodnym materiałem wyjściowym do celów rozpylania półprzewodników i specjalistycznych zastosowań badawczych. Zobacz produkt →

Przemysłowe zastosowania monokryształów

Pojedyncze kryształy są stosowane wszędzie tam, gdzie wymagana jest spójność właściwości, wydajność kierunkowa lub ekstremalna czystość. Poniżej przedstawiono przybliżony rozkład popytu przemysłowego; wartości mają charakter poglądowy.

Przemysł półprzewodników

Wafle krzemowe są największym objętościowo produktem monokrystalicznym. Oprócz samych płytek łańcuch dostaw półprzewodników zależy od materiałów krystalicznych w innych postaciach: cele napylania do fizycznego osadzania z fazy gazowej wymagają kontrolowanej struktury ziaren i wysokiej czystości, aby uzyskać jednolitą grubość warstwy, natomiast cele miedziane o stałym rozmiarze ziaren są szeroko stosowane do metalizacji połączeń wzajemnych. Materiały te są produkowane z zachowaniem wąskich tolerancji, ponieważ pojedyncza wada tarczy może zakłócić cały cykl osadzania. The segmencie materiałów półprzewodnikowych naszej witryny zawiera listę odpowiednich form i klas produktów.

Tarcza do napylania miedzi o bardzo wysokiej czystości do precyzyjnego powlekania Dzięki czystości 99,999–99,9999% i dostosowywalnym wymiarom ta miedziana tarcza zapewnia równomierne osadzanie folii w procesach półprzewodników i powłok optycznych, redukując zanieczyszczenia i defekty. Zobacz produkt →

Przemysł lotniczy i energetyczny

Łopatki z monokrystalicznego superstopu są najbardziej znanym zastosowaniem w przemyśle lotniczym, ale stopy wysokotemperaturowe również opierają się na stałych dodatkach metali ogniotrwałych. Na przykład niob tworzy stabilne fazy wzmacniające i poprawia odporność na pełzanie w nadstopach na bazie niklu. Te same właściwości, które sprawiają, że niob ma kluczowe znaczenie w stopach zaawansowanych technologii, dotyczą również magnesów nadprzewodzących i komponentów lotniczych. Śladowe zanieczyszczenia dodatkiem niobu mogą zdestabilizować równowagę fazową stopu, dlatego producenci silników określają rygorystyczne limity zanieczyszczeń dla każdej partii. Bardziej szczegółową recenzję znajdziesz w naszym artykule na temat właściwości niobu wyjaśnia, dlaczego ten metal pojawia się w tak wielu konstrukcjach wysokotemperaturowych.

Wielkoformatowe sztabki niobu o wysokiej czystości do stosowania w stopach i półprzewodnikach Ta sztabka niobu o czystości 99,99%, dostępna w średnicach do 400 mm i masie do 2 ton, zawiera stałe dodatki metali ogniotrwałych w nadstopach i służy jako kluczowy surowiec do celów napylania półprzewodnikowego. Zobacz produkt →

Optyka i fotonika

Pojedyncze kryształy szafiru, fluorku wapnia i YAG (granatu itrowo-glinowego) są stosowane w systemach laserowych, oknach podczerwieni i precyzyjnych soczewkach, ponieważ ich jednorodność utrzymuje stały współczynnik załamania światła i absorpcję w całej aperturze optycznej.

Co określić przy zakupie materiałów krystalicznych

Kupujący pozyskujący monokryształy lub surowce o jakości krystalicznej zwykle oceniają cztery parametry: czystość, orientację, integralność strukturalną i dokumentację.

1. Stopień czystości. Czystość jest powszechnie wyrażana w dziewiątkach: 99,99% (4N), 99,999% (5N) i 99,9999% (6N). Różnica nie jest akademicka. Na poziomach 6N poszczególne zanieczyszczenia występują w stężeniach rzędu części na milion lub niższych, a każde dodatkowe dziewięć znacznie zwiększa koszty rafinacji.
2. Orientacja krystalograficzna. Ponieważ anizotropia jest jednym z powodów stosowania monokryształu, należy określić orientację dla zamierzonej właściwości. Na przykład szafirowe okno kopuły ciśnieniowej jest często hodowane tak, aby oś optyczna była prostopadła do płaszczyzny okna.
3. Gęstość defektów. Dyslokacje, wydzielenia i wtrącenia pogarszają wydajność elektroniczną i mechaniczną. Metody charakteryzacji, takie jak dyfrakcja promieni rentgenowskich i preferencyjne trawienie, ujawniają gęstość takich defektów.
4. Identyfikowalność. Odpowiedzialny dostawca dostarcza certyfikat analizy zawierający podział zanieczyszczeń na poszczególne elementy, a nie tylko główny numer czystości.

Zależność pomiędzy czystością surowca a wydajnością na dalszym etapie produkcji jest bezpośrednia. Poniższy wykres ilustruje typowy wpływ początkowej czystości na frakcję kryształów wolnych od defektów w kampanii wzrostowej.

W tym przypadku liczy się głębokość procesu dostawcy metalu. Firma, która we własnym zakresie wykonuje oczyszczanie, topienie, odlewanie i obróbkę skrawaniem, może kontrolować cały łańcuch od surowca do gotowego produktu i może zweryfikować wynik za pomocą testów czystości. CRNMC stosuje ten model do tytanu, niklu, miedzi, niobu i innych metali specjalnych, dlatego też jej produkty są wykorzystywane jako surowce i produkty krystaliczne w wymagających zastosowaniach.

Często zadawane pytania

Jaka jest różnica między monokryształem a materiałem polikrystalicznym?

Pojedynczy kryształ ma ciągłą, nieprzerwaną sieć atomową w całej swojej objętości, bez granic ziaren. Materiał polikrystaliczny składa się z wielu małych kryształów lub ziaren, które spotykają się na granicach ziaren. Granice ziaren działają jak bariery dla transportu elektronów, miejsca segregacji zanieczyszczeń i ścieżki propagacji pęknięć, dlatego monokryształy często przewyższają materiał polikrystaliczny, gdy te właściwości mają znaczenie.

Dlaczego monokryształy stosuje się w łopatkach turbin?

Ostrza monokrystaliczne eliminują granice ziaren, które w przeciwnym razie osłabiłyby stop w wysokiej temperaturze. Łopatka wykonana z monokryształu na bazie niklu może pracować o około 100 °C cieplej niż łopatka konwencjonalnie odlewana, co poprawia wydajność silnika i zmniejsza zużycie paliwa.

Jak mierzy się czystość metali krystalicznych?

Czystość jest zwykle podawana jako wartość procentowa, np. 99,99% (4N) lub 99,999% (5N), a pozostała część składa się z pierwiastków śladowych. Spektrometria mas z wyładowaniem jarzeniowym (GDMS) i spektrometria mas w plazmie sprzężonej indukcyjnie (ICP-MS) to powszechne metody stosowane do ilościowego oznaczania każdego pierwiastka śladowego. Świadectwo analizy powinno wymieniać te wartości seria po partii.

Czy każdy metal można wyprodukować w postaci monokryształu?

W zasadzie większość metali krystalicznych można hodować w postaci monokryształów, ale praktyczne trudności i koszty są bardzo zróżnicowane. Krzem, szafir i kilka tlenków uprawia się w ilościach przemysłowych. Nadstopy niklu są odlewane jako komponenty monokryształowe. Metale reaktywne, takie jak tytan i niob, stanowią większe wyzwanie, ponieważ ich temperatura topnienia jest wysoka, a ich powinowactwo do tlenu, azotu i węgla wymaga specjalistycznego sprzętu.
